Cách đóng thùng loa 3 đường tiếng chuẩn kỹ thuật cho âm thanh hay

Tự tay chế tạo loa là niềm đam mê của nhiều audiophile, nhưng cách đóng thùng loa 3 đường tiếng đòi hỏi kiến thức kỹ thuật chính xác về thiết kế, vật liệu và thi công. Một thùng loa làm đúng cách sẽ phát huy tối đa khả năng của driver, tạo âm thanh cân bằng và sống động. Bài viết này hướng dẫn chi tiết từng bước đóng thùng loa 3 đường tiếng, từ tính toán thể tích đến hoàn thiện sản phẩm.

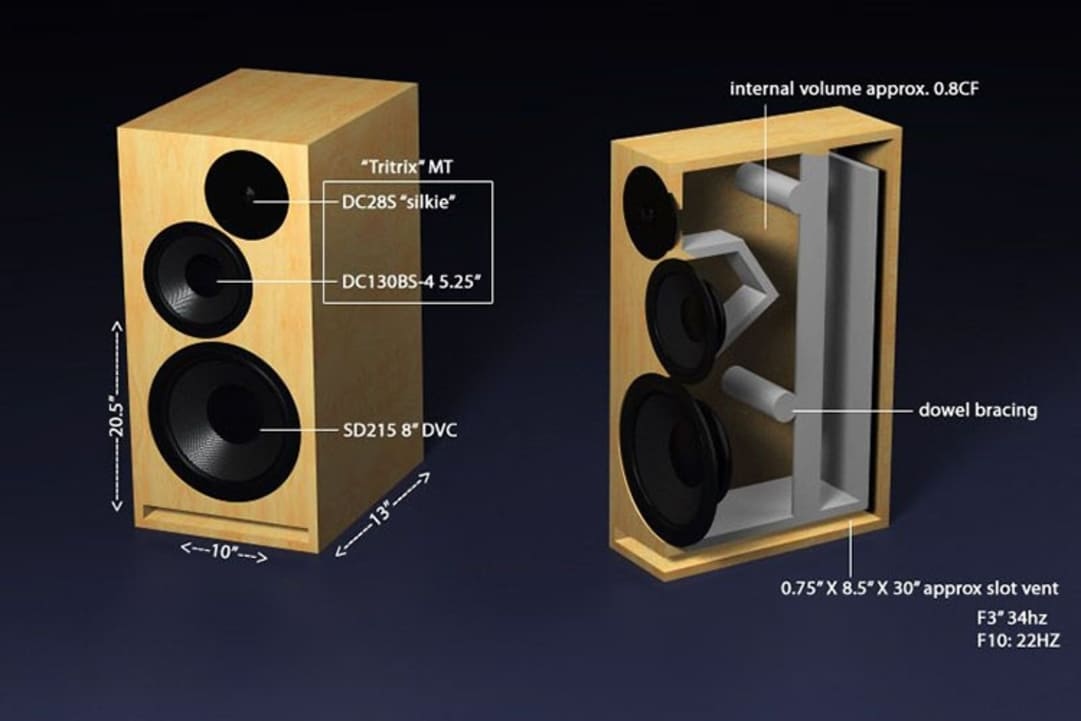

Thùng loa 3 đường tiếng là gì?

Thùng loa 3 đường tiếng (3-way speaker cabinet) là vỏ hộp chứa ba loại driver riêng biệt: woofer (loa bass), midrange (loa mid) và tweeter (loa treble). Mỗi driver chuyên xử lý một dải tần nhất định, phối hợp tạo nên âm thanh toàn dải từ trầm đến cao. Khác với loa 2 đường tiếng chỉ có bass và treble, loa 3 đường tiếng có driver mid riêng tái tạo chính xác hơn dải tần 500Hz-5kHz – nơi tập trung phần lớn thông tin giọng hát và nhạc cụ.

Thùng loa không chỉ đơn thuần là vỏ bọc mà đóng vai trò quan trọng trong việc tạo ra âm thanh. Thiết kế thùng ảnh hưởng trực tiếp đến đặc tính âm bass, độ méo và khả năng tái tạo chi tiết. Thùng bass reflex (có lỗ thông hơi) cho bass mạnh hơn thùng kín nhưng đòi hỏi tính toán kỹ lưỡng về kích thước lỗ thông hơi và chiều dài ống.

Chất liệu và cách thi công thùng loa cũng ảnh hưởng lớn. Thùng không đủ chắc chắn sẽ rung lắc khi loa hoạt động, tạo âm thanh méo và mất sạch. Các mối ghép phải kín khít tuyệt đối để tránh rò rỉ khí, gây mất bass và tiếng rè không mong muốn.

Nguyên lý thiết kế khi đóng thùng loa 3 đường tiếng

Ba nguyên lý cốt lõi này là nền tảng cho một thùng loa chất lượng cao.

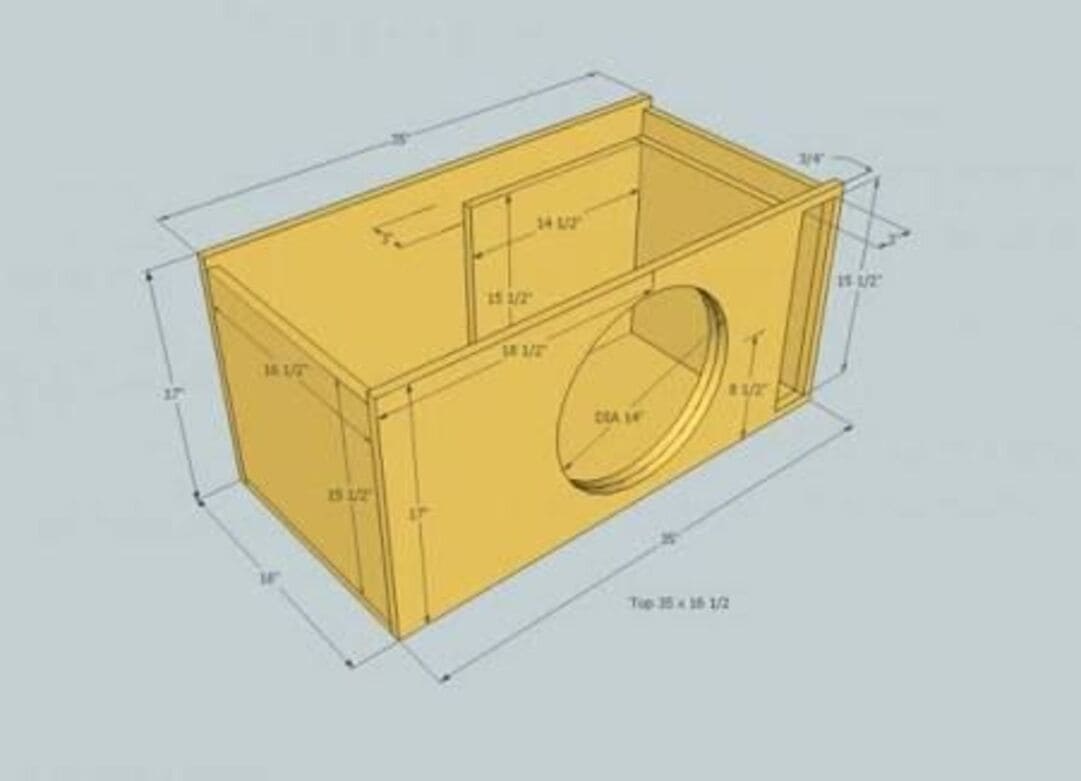

Chọn thể tích thùng loa phù hợp

Thể tích thùng phải phù hợp với thông số Thiele-Small của woofer, đặc biệt là Vas (equivalent compliance volume), Qts (total Q factor) và Fs (free-air resonance). Nhà sản xuất driver thường cung cấp khuyến nghị thể tích thùng và loại thùng (sealed, ported, bandpass).

Thùng kín (sealed/closed box) đơn giản nhất, thể tích từ 10-50 lít tùy kích thước woofer. Bass chính xác, kiểm soát tốt nhưng cần công suất amply cao hơn. Thùng phản xạ bass (bass reflex/ported) thêm lỗ thông hơi, thể tích lớn hơn 20-30%, bass mạnh hơn, hiệu suất cao hơn nhưng thiết kế phức tạp hơn.

Công thức thể tích tổng: V-total = V-net + V-driver + V-port + V-bracing. V-net là thể tích không khí tự do, V-driver là thể tích driver chiếm chỗ, V-port là thể tích ống thông hơi, V-bracing là thể tích thanh giằng bên trong. Tính toán chính xác cần phần mềm chuyên dụng như WinISD, BassBox Pro.

Bố trí vị trí loa bass – mid – treble

Bố trí dọc (vertical alignment) là chuẩn: tweeter ở trên, mid ở giữa, woofer ở dưới. Vị trí này tạo âm trường tự nhiên, tương tự vị trí nhạc cụ trong dàn nhạc thực. Khoảng cách giữa các driver ảnh hưởng đến sự tích hợp âm thanh và góc phủ sóng.

Tweeter thường đặt cao ngang tai người nghe (khoảng 90-110cm từ sàn khi loa đứng sàn). Mid đặt cách tweeter 10-20cm tùy kích thước. Woofer đặt ở phần dưới, khoảng cách đến mid ít quan trọng hơn vì âm bass ít có tính hướng. Một số thiết kế đặt woofer ở dưới cùng để trọng tâm thấp, loa ổn định hơn.

Căn chỉnh acoustic center của các driver cũng quan trọng. Do vị trí màng rung và pha độ khác nhau, acoustic center không trùng với tâm vật lý của driver. Thiết kế cao cấp lùi hoặc nghiêng một số driver để căn chỉnh acoustic center thẳng hàng dọc, cải thiện độ tích hợp âm thanh.

Vai trò của mạch phân tần trong loa 3 đường tiếng

Mạch phân tần (crossover) chia tín hiệu âm thanh từ amply thành ba dải tần và gửi đến đúng driver. Crossover thụ động dùng cuộn cảm (inductor), tụ điện (capacitor) và điện trở (resistor) để lọc tần số. Crossover chủ động dùng mạch điện tử lọc tín hiệu trước khi khuếch đại, chất lượng cao hơn nhưng phức tạp và đắt.

Điểm cắt (crossover frequency) quyết định dải tần mỗi driver xử lý. Thông thường: woofer-mid cắt ở 300-800Hz, mid-tweeter cắt ở 2.5-5kHz. Độ dốc (slope) quyết định tốc độ suy giảm tín hiệu ngoài dải tần, thường là 12dB/octave hoặc 18dB/octave. Độ dốc cao bảo vệ driver tốt hơn nhưng có thể tạo pha độ phức tạp.

Mạch phân tần DIY phức tạp, cần kiến thức điện tử và đo đạc chính xác. Người mới nên mua mạch crossover thiết kế sẵn cho bộ driver cụ thể. Các nhà sản xuất driver uy tín thường cung cấp sơ đồ crossover tham khảo hoặc bán crossover phù hợp.

Chuẩn bị trước khi thực hiện cách đóng thùng loa 3 đường tiếng

Chuẩn bị kỹ lưỡng nguyên vật liệu và dụng cụ giúp quá trình thi công thuận lợi và chất lượng cao.

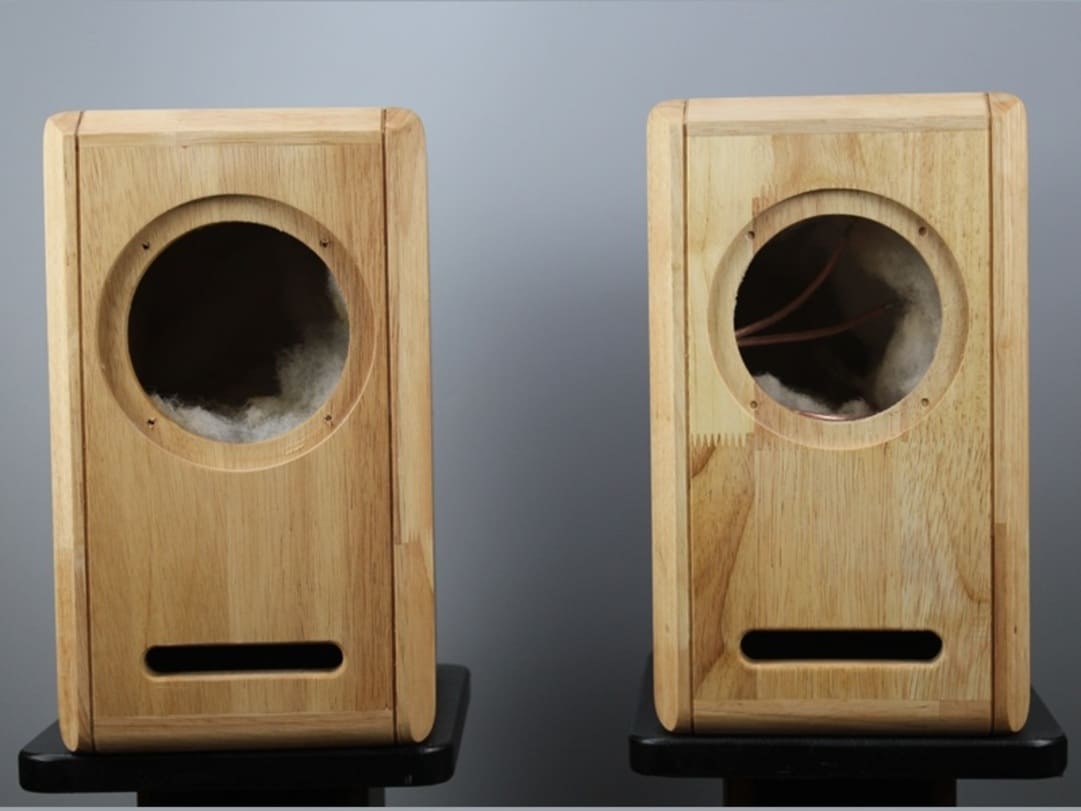

Chọn chất liệu gỗ làm thùng loa

MDF (Medium Density Fiberboard) dày 18-25mm là lựa chọn phổ biến nhất. MDF đồng đều, không có vân gỗ, dễ cắt, khoan và hoàn thiện. Mật độ cao (650-850 kg/m³) giúp thùng cứng vững, ít cộng hưởng. Giá hợp lý, một tấm MDF 2440x1220x18mm khoảng 400.000-600.000 đồng.

Ván ép (plywood) dày 15-20mm cũng tốt, nhẹ hơn MDF nhưng cứng tương đương. Plywood chất lượng cao (cốt cứng, ít lỗ) giá đắt hơn MDF. Gỗ tự nhiên (thông, dẻ gai, gụ) đẹp nhưng khó gia công, dễ cong vênh theo thời gian, chỉ phù hợp với thợ có kinh nghiệm.

Tuyệt đối không dùng gỗ mỏng (dưới 12mm), ván ghép mảnh kém chất lượng hoặc gỗ ép kém. Những vật liệu này rung động mạnh khi loa hoạt động, tạo tiếng rè và làm méo âm thanh. Đầu tư vào gỗ tốt là điều kiện tiên quyết cho loa chất lượng.

Chuẩn bị linh kiện loa

Bộ driver 3 đường gồm: woofer 6.5-10 inch (tùy kích thước thùng), midrange 3-5 inch, tweeter 1 inch. Chọn bộ driver cùng thương hiệu hoặc đã được kiểm chứng phối hợp tốt. Driver phải có thông số Thiele-Small rõ ràng để tính toán thùng chính xác.

Mạch phân tần (crossover) phù hợp với bộ driver. Nếu tự làm, cần cuộn cảm, tụ điện, điện trở chất lượng cao (non-polar capacitor, air-core inductor). Terminal posts (cực đấu dây) chất lượng tốt như binding posts mạ vàng. Vật liệu tiêu âm: bông tiêu âm (acoustic wool), xốp tiêu âm (acoustic foam) hoặc cotton.

Keo dán gỗ chuyên dụng (wood glue, PVA glue) chịu lực cao. Vít gỗ 3.5-4mm nhiều kích thước để lắp driver và đóng thùng. Sơn hoặc veneer (lớp gỗ mỏng) để hoàn thiện bề mặt. Grille cloth (vải lưới) và khung lưới nếu muốn làm lưới che driver.

Hướng dẫn chi tiết cách đóng thùng loa 3 đường tiếng

Bốn bước chính dưới đây cần thực hiện cẩn thận và chính xác để có sản phẩm chất lượng.

Bước 1: Chuẩn bị nguyên liệu, phụ kiện đóng thùng loa

Tính toán kích thước các tấm gỗ dựa trên thiết kế đã vẽ. Thùng loa hình hộp chữ nhật cần 6 tấm: trước, sau, trái, phải, trên, dưới. Ví dụ thùng 30cm cao x 20cm rộng x 25cm sâu (bên ngoài) với gỗ dày 18mm cần: 2 tấm 30x25cm (trái/phải), 2 tấm 26.4x25cm (trên/dưới – trừ 2×1.8cm), 1 tấm 30x20cm (sau), 1 tấm 26.4x20cm (trước – có lỗ driver).

Đánh dấu cẩn thận trên gỗ bằng bút chì và thước. Kiểm tra lại hai lần trước khi cắt vì sai số ở bước này ảnh hưởng toàn bộ dự án. Cắt gỗ bằng máy cưa bàn cho cạnh thẳng và vuông góc hoàn hảo. Cưa tay điện cũng được nhưng cần kỹ năng để cắt thẳng.

Khoét lỗ lắp driver trên tấm trước. Đo đường kính lỗ cần thiết theo datasheet của driver (thường là đường kính cutout). Vẽ tâm lỗ chính xác, dùng hole saw khoét từ từ, giữ máy khoan vuông góc với tấm gỗ. Lỗ woofer thường 15-22cm, mid 7-12cm, tweeter 4-6cm tùy driver. Chà nhám mép lỗ cho mịn.

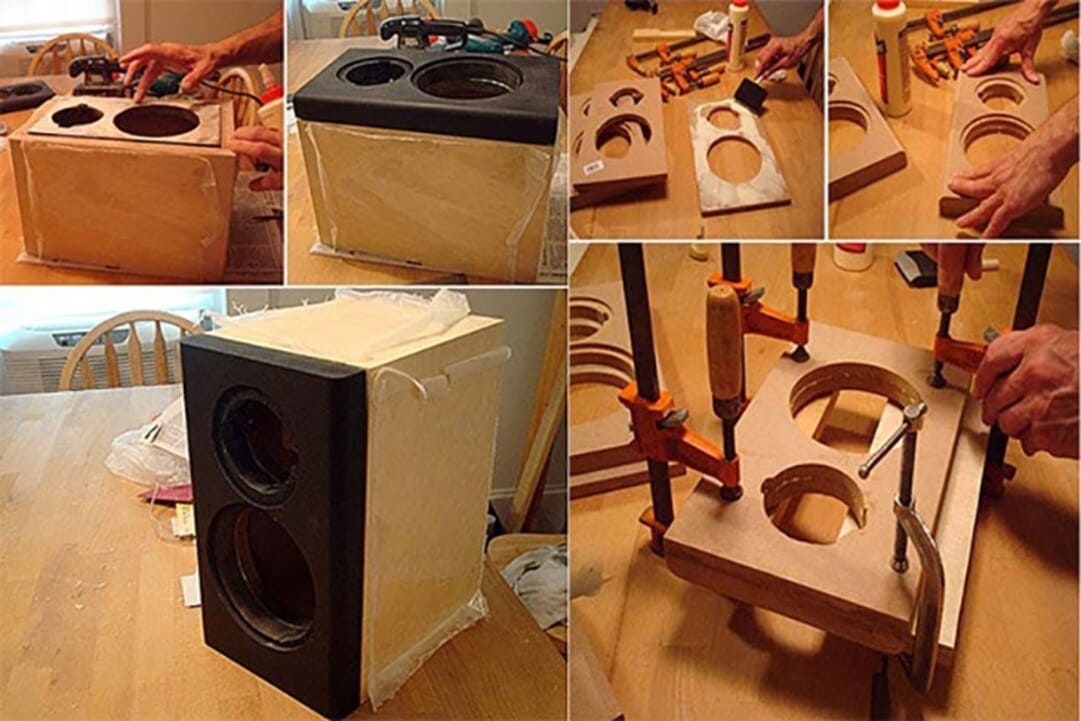

Bước 2: Tiến hành đóng thùng loa

Lắp ráp thử (dry fit) các tấm gỗ không dùng keo để kiểm tra độ khớp. Điều chỉnh nếu cần. Bôi keo dán gỗ đều lên các cạnh tiếp xúc. Ghép các tấm lại, dùng kẹp gỗ hoặc dây đai ép chặt. Lau sạch keo thừa chảy ra bằng khăn ẩm ngay lập tức.

Khi keo khô (sau 2-4 giờ), vặn vít gỗ dọc các mép để tăng cường độ chắc chắn. Vít cách nhau 5-8cm, vặn chìm đầu vít vào gỗ khoảng 1-2mm. Trám bột trét gỗ vào lỗ vít và các khe hở nhỏ. Chờ khô rồi chà nhám lại toàn bộ bề mặt thùng.

Lắp thanh giằng (bracing) bên trong thùng lớn để tăng cứng. Thanh giằng là các thanh gỗ nhỏ dán vuông góc giữa hai mặt đối diện, tạo cấu trúc chắc chắn hơn. Thùng trên 30 lít nên có ít nhất 2-3 thanh giằng. Thanh giằng chiếm thể tích cần tính vào V-bracing khi thiết kế.

Bước 3: Làm lỗ thông hơi cho loa

Nếu thiết kế thùng bass reflex, cần lỗ thông hơi (port). Port có thể là lỗ tròn trên tấm gỗ hoặc ống nhựa/giấy cứng. Kích thước và vị trí port phải tính toán chính xác theo phần mềm thiết kế loa để đạt tần số điều chỉnh (tuning frequency) mong muốn.

Port ống phổ biến hơn vì dễ điều chỉnh độ dài. Đường kính ống thường 5-10cm, chiều dài 10-30cm tùy thiết kế. Khoét lỗ trên mặt sau hoặc mặt trước (dưới woofer), lắp ống chặt vào. Một số người dùng ống PVC, một số dùng ống giấy cuộn chuyên dụng cho loa.

Vị trí port cách woofer ít nhất 10cm để tránh nhiễu sóng trực tiếp. Port không nên hướng thẳng vào tường khi đặt loa, cách tường tối thiểu 20-30cm để bass thông thoáng. Nếu không tự tin tính toán port, làm thùng kín an toàn hơn dù bass yếu hơn một chút.

Xem thêm: Wilson Audio Alexia V chính hãng bảo hành dài

Bước 4: Ghép nối các bộ phận và hoàn thành

Dán vật liệu tiêu âm vào mặt trong thùng (trừ mặt trước có driver). Bông tiêu âm dày 3-5cm che phủ 30-50% diện tích mặt trong. Quá nhiều bông làm giảm thể tích hiệu dụng, quá ít không đủ hấp thụ sóng đứng và cộng hưởng bên trong thùng.

Lắp mạch crossover vào thùng, thường gắn trên tấm sau hoặc tấm đáy. Hàn dây từ terminal posts đến crossover, từ crossover đến các driver. Chú ý cực tính (+/-) đúng, tất cả driver phải cùng pha. Dùng băng dính điện hoặc ống co nhiệt bọc các điểm hàn để cách điện.

Lắp driver vào các lỗ đã khoét, dùng vít đi kèm driver hoặc vít gỗ nhỏ. Siết chặt vừa đủ, không siết quá căng làm vỡ driver. Bôi silicone hoặc gasket (vòng đệm cao su) quanh driver trước khi lắp để chống rò khí. Lắp terminal posts vào mặt sau thùng, khoét lỗ vừa khít với terminal.

Hoàn thiện bề mặt bằng sơn hoặc dán veneer. Sơn cần 2-3 lớp lót, chà nhám giữa các lớp, rồi 2-3 lớp phủ. Veneer dán bằng keo chuyên dụng, ép chặt và mài cạnh cho mịn. Lắp lưới che driver nếu muốn bảo vệ và thẩm mỹ. Test loa bằng cách kết nối với amply và phát nhạc ở nhiều dải tần khác nhau.

Bạn cần tư vấn chọn driver, crossover hoặc hỗ trợ kỹ thuật khi đóng thùng loa? H2 Chemical cung cấp đầy đủ linh kiện âm thanh DIY chất lượng cao và tư vấn chuyên sâu. Liên hệ ngay để được hỗ trợ dự án cách đóng thùng loa 3 đường tiếng của bạn.

Những lỗi thường gặp khi đóng thùng loa 3 đường tiếng

Khi thực hiện cách đóng thùng loa 3 đường tiếng, nhiều người thường gặp phải một số sai sót kỹ thuật khiến chất lượng âm thanh không đạt như mong muốn. Tránh ba lỗi phổ biến dưới đây sẽ giúp quá trình thực hiện đóng thùng loa 3 đường tiếng hiệu quả hơn và đảm bảo loa hoạt động đúng thiết kế.

Thùng loa sai thể tích

Trong cách đóng thùng loa 3 đường tiếng, việc tính toán sai thể tích thùng là lỗi rất phổ biến. Nguyên nhân thường đến từ việc đo kích thước không chính xác hoặc quên tính phần thể tích mà driver, ống thông hơi và thanh giằng chiếm chỗ bên trong thùng.

Khi đóng thùng loa 3 đường tiếng mà thể tích thùng sai lệch quá nhiều so với thiết kế ban đầu, âm bass sẽ bị ảnh hưởng đáng kể. Loa có thể phát ra âm trầm yếu, thiếu lực hoặc lệch tần số cộng hưởng khiến woofer hoạt động không hiệu quả.

Để tránh lỗi này khi thực hiện cách đóng thùng loa 3 đường tiếng, cần tính toán kỹ các thông số trước khi cắt gỗ và lắp ráp. Sau khi hoàn thành thùng loa, bạn có thể kiểm tra lại thể tích thực bằng cách đo kích thước bên trong hoặc sử dụng phương pháp đổ nước khi thùng chưa lắp driver.

Đấu dây phân tần sai

Đấu nhầm cực hoặc nhầm dây đến sai driver là lỗi phổ biến. Hậu quả là một hoặc nhiều driver phát pha ngược, âm thanh bị triệt tiêu ở một số tần số, nghe rất kỳ lạ và thiếu bass. Luôn kiểm tra kỹ sơ đồ crossover, đánh dấu rõ dây và test từng driver riêng lẻ trước khi lắp vào thùng.

Xem ngay: Top 10 những dàn âm thanh khủng nhất thế giới

Không có vật liệu tiêu âm

Khi đóng thùng loa 3 đường tiếng, nhiều người bỏ qua bước lắp vật liệu tiêu âm bên trong thùng loa. Đây là sai lầm khiến âm thanh bị cộng hưởng mạnh và tạo sóng đứng trong thùng.

Khi thùng loa không có vật liệu tiêu âm, sóng âm phản xạ liên tục giữa các mặt thùng làm xuất hiện hiện tượng vang âm hoặc tạo các đỉnh và hõm tần số không mong muốn. Điều này làm giảm đáng kể chất lượng âm thanh của hệ thống loa.

Để hoàn thiện cách đóng thùng loa 3 đường tiếng đúng kỹ thuật, cần lắp bông tiêu âm hoặc xốp tiêu âm bên trong thùng với mật độ hợp lý. Nếu sau khi thử loa nhận thấy âm thanh bị vang hoặc thiếu kiểm soát, bạn có thể mở thùng và bổ sung thêm vật liệu tiêu âm để cải thiện chất lượng âm thanh.

Cách đóng thùng loa 3 đường tiếng không chỉ là một dự án DIY thú vị mà còn là cơ hội để người yêu âm thanh tự tạo nên bộ loa mang dấu ấn cá nhân. Khi thực hiện đúng các bước từ lựa chọn vật liệu, tính toán thể tích thùng đến lắp đặt driver và crossover, bạn có thể đạt được chất lượng âm thanh cân bằng và sống động. Chỉ cần sự tỉ mỉ, kiên nhẫn và một chút đam mê, bạn hoàn toàn có thể tạo ra hệ thống loa chất lượng cao phục vụ nhu cầu nghe nhạc của gia đình trong thời gian dài.
